Kaj je avrtalno kladivo?
Tehnika udarnega vrtanja s kladivi je bila potrjena za infiltracijo kamnitih struktur različnih trdnosti, ki pogosto presegajo 100 MPa. Vrtanje z vrtalnimi kladivi vključuje združitev več ločenih vrtalnih kladiv v en jekleni valj. Svedri za grozde so na voljo v velikostih od 900 mm do 2400 mm.

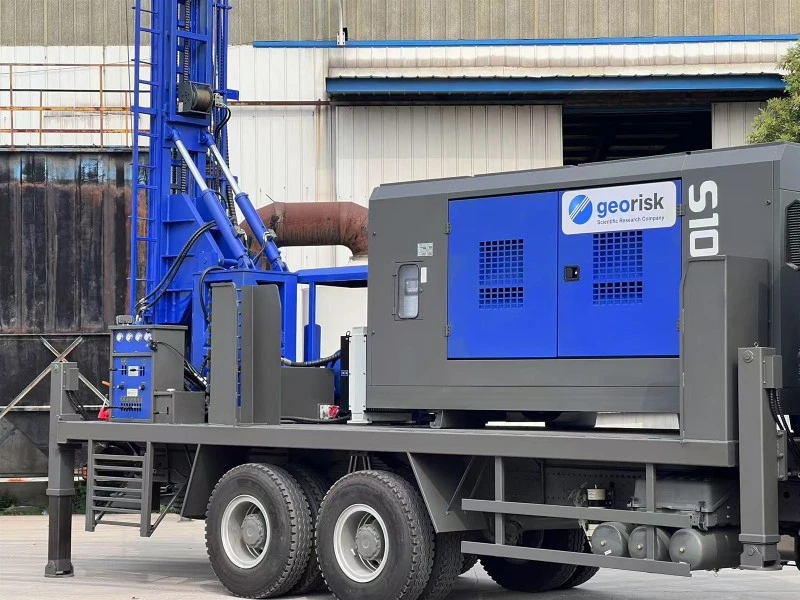

Za prodiranje v skalo zračni tlak aktivira bate vsakega vrtalnega kladiva v grozdnem svedru, kar povzroči, da udarno delovanje svedra drobi skalo. Popolna vrtalna naprava za grozde zahteva več zračnih kompresorjev, ki zagotavljajo dovolj zračnega tlaka za aktiviranje vsakega od vrtalnih kladiv in hitro odplavljanje kamnitih odrezkov na površino, da se ohrani učinkovitost vrtalne naprave za grozde. Teoretično pa je velikost vrtalne naprave omejena le z dvižno zmogljivostjo predlagane opreme in transportno logistiko.
Razvrstitev vrtalnega kladiva
Grozdno vrtalno kladivo lahko glede na način odvajanja žlindre razdelimo na grozdno kladivo s pozitivno cirkulacijo in grozdno kladivo z obratno cirkulacijo; V skladu z različnimi načini delovanja ga lahko razdelimo na kladivo DTH, ki tvori primarno luknjo, kladivo DTH za povrtavanje in kladivo DTH za rezanje obročev.
Glede na način odvajanja žlindre
Kamnita žlindra pozitivnega obtočnega kladiva DTH se odvaja iz luknje ali v skladiščni rezervoar skozi zunanjo stran kladiva DTH. Pozitivno kladivo Circulation DTH se lahko ujema z različnimi vrstami odrilina rias. Kamena žlindra kladiva DTH s povratno cirkulacijo prehaja skozi kanal za izpust žlindre, ki je zasnovan znotraj grozdnega vrtalnega kladiva, in vstopi v notranjo odprtino za izpust žlindre dvostenske vrtalne cevi za izpust žlindre. Kladivo DTH z vzvratno cirkulacijo se lahko uporablja samo za vrtalno napravo z vzvratno cirkulacijo.
Glede na različne načine delovanja
Grozdno DTH kladivo za enkratno oblikovanje lukenj je grozdno DTH kladivo, ki lahko v eni operaciji doseže velikost pilotne luknje. Luknjo za pilote 1,5 m in manj je mogoče upravljati z enkratno luknjo, ki tvori pozitivno in negativno cirkulacijsko DTH kladivo. Kladivo za povrtavanje DTH se večinoma uporablja za vnaprejšnje vrtanje majhne sredinske luknje za luknjo v pilotu s premerom več kot 1,5 m, kladivo za povrtavanje DTH pa se uporablja za razširitev majhnega premera na premer desian.
Kombinirano kladivo serije MWQCZ je tretja generacija grozdnega kladiva DTH, ki ga je razvil MW. V primerjavi s prvo in drugo generacijo grozdnega DTH kladiva ima tretja generacija kombiniranega kladiva nižje stroške, boljšo stabilnost in večjo donosnost delovanja. Komplet kladiv lahko ustreza različnim delovnim odprtinam. Sredinsko kladivo je mogoče odstraniti in uporabiti ločeno kot posamezno kladivo, odstranjeno sredinsko kladivo pa je mogoče uporabiti ločeno kot obročasto rezalno kladivo
MWQCH obročasto rezalno kladivo DTH je podobno stožčastemu svedru. Kladivo DTH se uporablja namesto stožca za razbijanje utora skalnega obroča. Uporablja se predvsem v luknjah za pilote velikega premera nad 1500 mm.
Zaključek
Grozdna vrtalna kladiva se uporabljajo za prodiranje visoko trdnih skalnih formacij. Sestavljeni so iz več posameznih kladiv v enem cilindru, ki jih poganja zračni tlak. Grozdna vrtalna kladiva so na voljo v različnih vrstah, ki temeljijo na metodah odvajanja žlindre in načinih delovanja, kot sta pozitivna ali povratna cirkulacija, na voljo v premerih od 900 mm do 2400 mm in so bistvena za obsežne projekte vrtanja.
