Vrtalne naprave imajo zelo pomembno vlogo pri rudarstvu, rudarstvu in gradbeništvu, saj se izvajajo težka dela, kot so vrtanje in razstreljevanje ter izdelava podzemnih rovov. Glede na udarno tehniko najpogosteje uporabljene vrtalne naprave vključujejo vrtalno napravo z vrhnjim kladivom in vrtalno napravo za nizko vrtanje. V kolikšni meri razumete ti dve vrsti vrtalnih naprav?
Struktura
Struktura vrhunske vrtalne naprave s kladivom

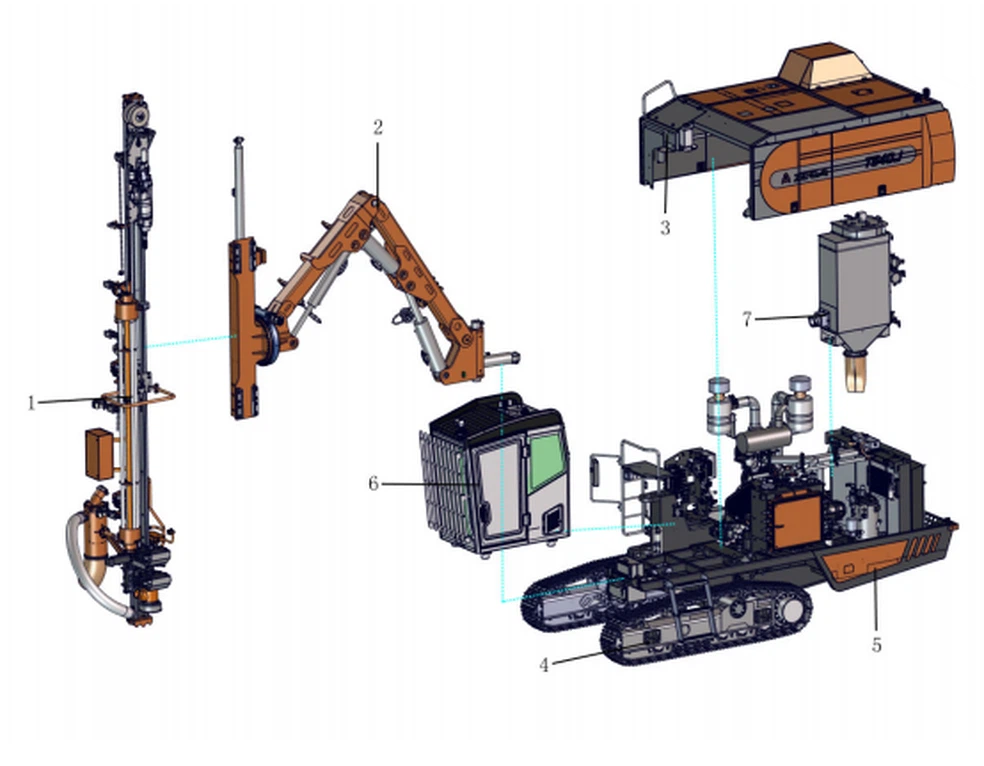

Najprej se pogovorimo o zgradbi zgornjega vrtalnega kladiva. V glavnem je sestavljen iz vrtalne roke, potisnega nosilca vrtalne palice, menjalnika palic, vrtalnika za skale, hidravličnega krmilnega sistema, sistema za gorivo, podvozja, kabine in drugih struktur. Na splošno deluje v rudnikih kamna, kjer je potrebno vrtanje in razstreljevanje, uporablja pa se tudi na mestih, kot je cepljenje kamna in izkopavanje podnožja zgradb.
Struktura udarne glave vrtanja navzdol
Struktura vrtalne naprave za vrtanje je sestavljena iz elementov, kot so vrtljivi, dvižni, potisni, podporni in udarni mehanizmi. Pri vrtanju v skalo potopitev udarne glave v luknjo zmanjša izgubo energije zaradi dela, ki ga opravi vrtalna palica, in tako zmanjša učinek globine vrtine na učinkovitost vrtanja.
Položaj udarne sile
Samo po videzu je na prvi pogled težko razbrati razliko med zgornjim kladivom in kladivom za vrtanje. Pravzaprav je največja razlika med obema razlika v položaju udarne sile, zato obstajata dve obliki.
Razlika med obema je nazorno razvidna iz zgornje slike. Levi je tip navzdol po luknji in udarna sila deluje neposredno na rep svedra, čemur pravimo sveder; desna slika je tip zgornjega kladiva, ki na splošno uporablja silo kladiva, ki jo zagotavlja vrtalnik za skalo, za prenos svedra na dno luknje za razbijanje skale, udarna sila pa deluje na vrh vrtalne palice.
Obseg uporabe
Vrhnji tip kladiva se je pojavil prej kot tip DTH in obseg njegove uporabe je relativno širok. Zgornji tip kladiva lahko vrta zelo majhne luknje, hidravlično udarno glavo pa je mogoče uporabiti za doseganje večje učinkovitosti in hitrosti vrtanja. Njegova glavna značilnost je, da je primeren za majhne premere lukenj. Pri aplikacijah z majhnimi luknjami in DTH, kot so tuneliranje, sidranje, okrasni kamen, gradbeništvo itd., je tip top kladiva bolj priljubljen.
Poleg tega, ker mora vrtalna palica prenesti potisk, vrtilni moment in udarni val, je tudi bolj nagnjena k deformaciji. Na splošno so težave pri načrtovanju in izdelavi vrhunskih udarnih vrtalnih naprav veliko večje kot pri vrsti DTH.
T640Judarna vrtalna naprava na površinije napredna in učinkovita rešitev za vrtanje kamnin, zasnovana za zahtevne površinske kope in velike gradbene projekte. Ta popolnoma hidravlični integrirani površinski vrtalnik na gosenicah T640J je naše podjetje razvilo in izdelalo po obsežnih tržnih raziskavah in je zasnovan za težke pogoje v odprtem rudarstvu in velikih gradbenih projektih. Naši inženirji so prejeli tudi uspešno delo iz Malezije, kjer je bila stranka zelo navdušena nad storitvijo in zmogljivostjo vrtalnika.
Kladivo za vrtanje navzdol je na dnu luknje, zato premer luknje ne more biti premajhen. Glavna značilnost te vrste vrtalne naprave je, da je primerna za vrtanje velikih lukenj, zlasti v trde kamnine nad 200 MPa, medtem ko je tip zgornjega kladiva bolj primeren za operacije s trdoto kamnin pod 200 MPa.
Povzetek
Dandanes se je z nenehnim izboljševanjem tehnične ravni pojavilo veliko novih vrtalnih strojev, ki še naprej opravljajo svoje poslanstvo pri gradnji vrtalnih rudnikov. Naša površinska vrtalna naprava na gosenicah je vsestranska, učinkovita, okolju prijazna rešitev za vrtanje, ki nudi vrhunsko produktivnost tudi v najtežjih pogojih. Napredne funkcije ga postavljajo v ospredje obsežnih rudarskih in gradbenih vrtalnih operacij.
