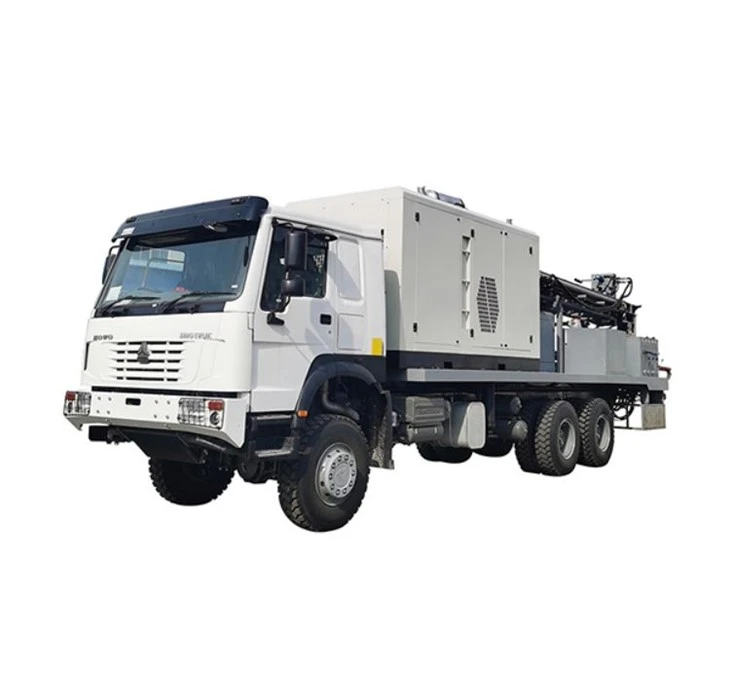

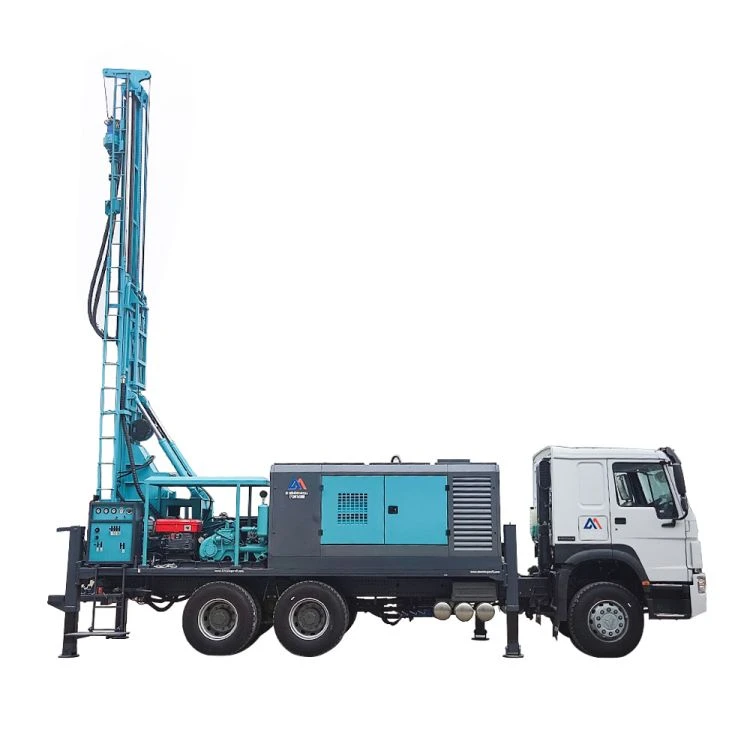

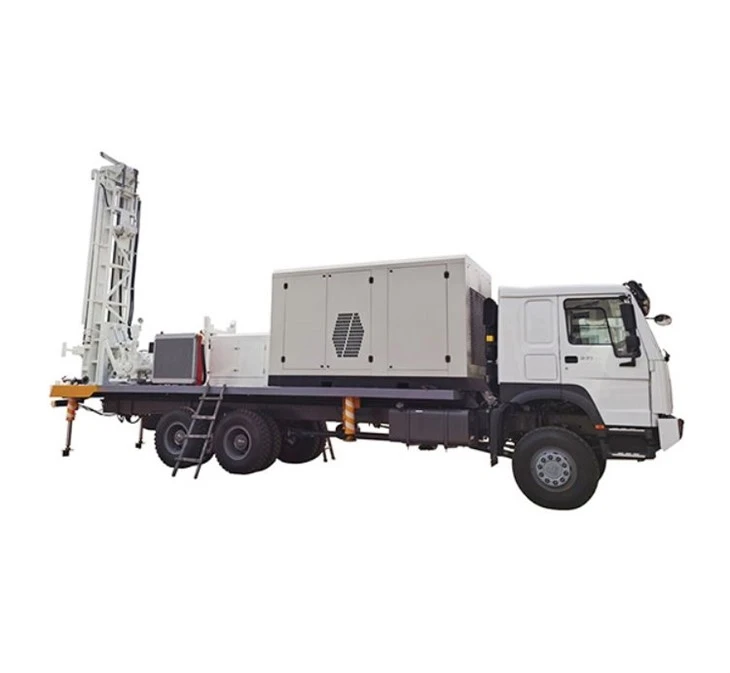

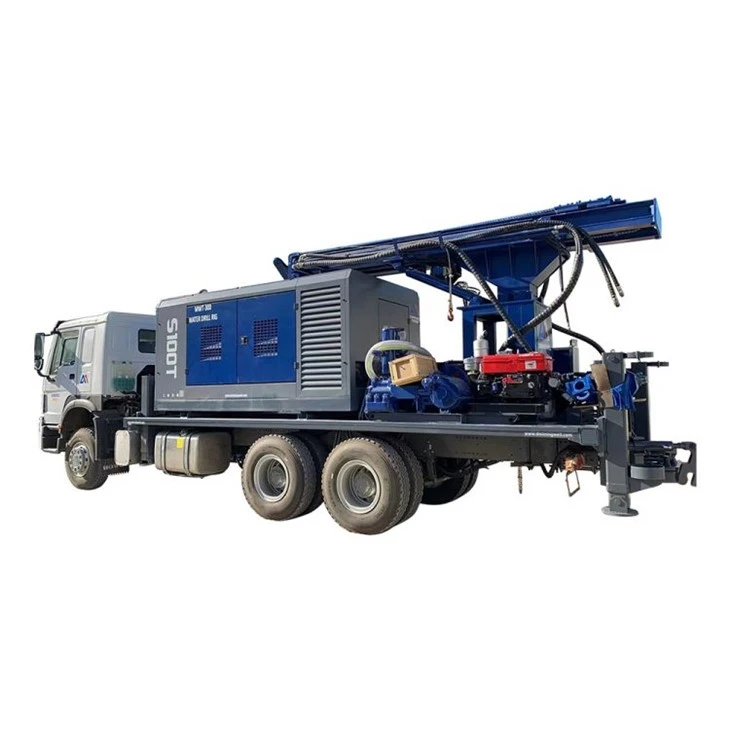

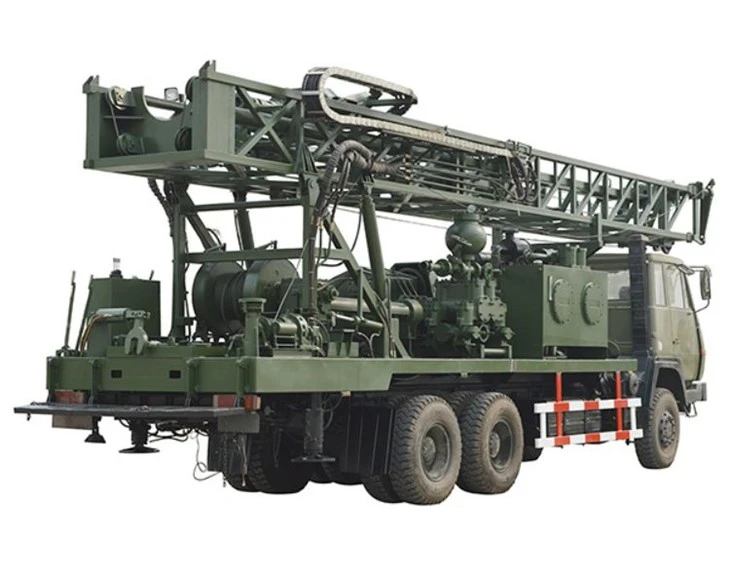

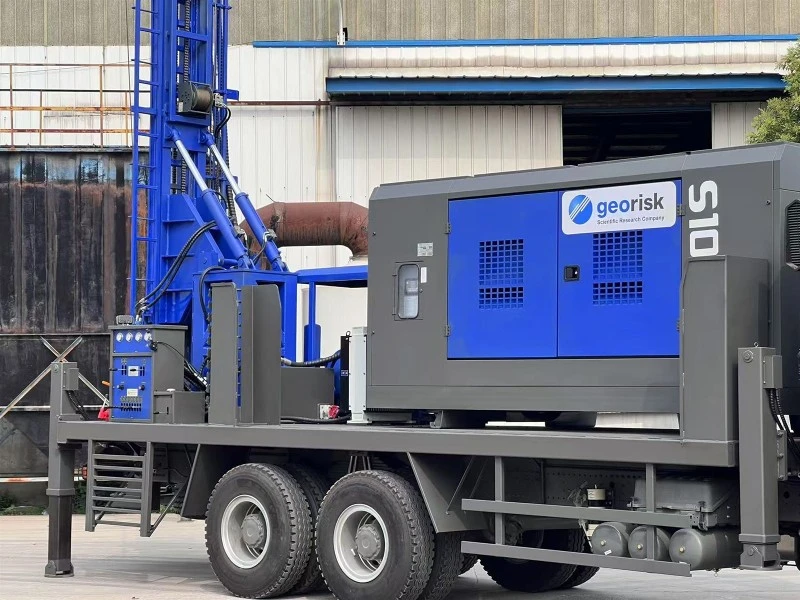

Oprema za vrtanje vodnih vrtin, nameščena na tovornjak





Tehnični parametri	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Globina vrtanja (m)	180	250	280	350	400	500	680	800
Premer svedra (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Opremljen motor	Yuchai 65kW ali PTO	Yuchai 70kW ali PTO	Yuchai 75kW ali PTO	Yuchai 92kW ali PTO	DEUTZ 103kW ali PTO	Yuchai 118kW ali PTO	Cummins 154kW ali PTO	Cummins 194kW ali PTO
Podajalni hod (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Dolžina vrtalne cevi (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Hitrost nihanja (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Vrtilni moment (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Dvižna sila (T)	12	14	17	18	25	26	30	36







Zmogljivost

Premer luknje: 140 – 325 mm (51/2 palca – 13 palca)

Največja globina: 250 metrov pri premeru 203 mm (8 palcev).

Metoda vrtanja: DTH in rotacijsko vrtanje



Glavni pogon

Možnost 1: Uporabite sistem kardanske gredi in uporabite menjalnik za prenos moči iz motorja tovornjaka (290 KM/336 KM/371 KM) za pogon hidravličnega sistema.

Možnost 2: Individualna konfiguracija ploščadi z dizelskim motorjem 75kw.



Struktura platforme

Varjena jeklena konstrukcija tipa I in C za težke obremenitve, prekrita s 5 mm rešetkastimi ploščami



Sklop jambora

Kompozitna vrtalna roka se dvigne z dvojnimi cilindri, kar poveča dvižno silo in zmanjša transportne dimenzije.

Skupna dolžina jambora: 8000 mm

Vrtljivi hod glave: 6600 mm

Rokovanje s palico: 6 m

Centralizatorska odprtina: 14 in (355 mm)

Dvižni cilindri teleskopa: teleskop dvignejo dvojni hidravlični cilindri



Sistem krmljenja

1 x dvojno delujoči hidravlični cilinder s sistemom navijanja vrvi 1:3

Vlečna sila: 17 ton

Vlečna sila: 10 – 110 ton

Hitrost vlečenja: 25 m/min

Hitrost vlečenja: 30 m/min



Sklop vrtljive glave

Samorazvito jekleno ohišje z reduktorjem s čelnimi zobniki in mazanjem v oljni kopeli, ki ga poganjata dvojna hidravlična motorja.

Največji navor: 6000 Nm

Število vrtljajev: 66 – 135 vrt/min fino upravljanje



Hidravlični sistem

2 x dozirne črpalke za dovod in vrtenje

1 x dozirna črpalka za blatno črpalko

3 x dozirne črpalke za hidravlični hladilnik, pomožno delovanje in mikro dovajanje.

Najvišji sistemski tlak: 2900 psi (200 barov)

Hladilnik hidravličnega olja: 70 gpm

Prostornina rezervoarja za hidravlično olje: 600 litrov



Nadzorna plošča

Osrednja nadzorna plošča se nahaja na zadnji strani enote z enostavnim dostopom do vrtalnega dna in je opremljena z vsemi potrebnimi instrumenti, krmilnimi sistemi in stikali v sili. Naprava za zaklepanje zagotavlja varnost nadzorne plošče.



Ključ za odstranitev

Za hitro nastavitev in niveliranje dvigalk so na voljo 4 x hidravlične nivelirne dvigalke, opremljene z močnimi teleskopskimi vodili. Zaporni povratni ventili so predvideni zaradi varnosti in imajo zadostno nosilnost.



Črpalka za vbrizgavanje vode/pene (izbirno)

Hidravlično vodena tripleksna črpalka za vbrizgavanje vode s potrebnim priborom, regulatorjem tlaka, regulatorjem pretoka, povratnim ventilom in sesalnim filtrom.

Največji pretok: 80 l/min

Največji pritisk: 40 kg/sq.cm

Menjalnik za eno palico: Ročno upravljan menjalnik za eno palico za pritrditev vrtalne palice na vrtljivo glavo

Vitel: hidravlični pomožni vitel za nalaganje vrtalne palice v menjalnik palic z nosilnostjo 5 ton.



Varilni stroj

Polkrtačni varilni alternator s hidravličnim pogonom je na voljo za varjenje ohišja

Priporočena velikost elektrode: samo 2,5 mm do 5 mm

Varilni tok: 300 amperov pri 60 % delovnem ciklu

Izbirna enofazna: 6.0 kVA pri 220 V, 50 Hz



Mazalec za plinovod

Za oljenje kladiv v vrtini je na voljo inline mazalo s pozitivnim delovanjem.

Prostornina rezervoarja za gorivo: 15 litrov

Delovni tlak: 350 psi



Priporočen zračni kompresor

MININGWELL/ATLAS COPCO/LIUTECH

Zmogljivost zračnega kompresorja:

1100 CFM – 25 BAR – motor 309 kW

900 CFM – 22 BAR – motor 228 kW



Črpalka za blato

Hidravlično vodena črpalka za blato BW 250

Hod: 4″ (100 mm)

Moč motorja: 15 Kw

Prostornina (priporočen maksimum): 250 L/min

Največji delovni tlak: 2,5Mpa

Dodatni dodatki: nočna lučka, škatla za orodje, stojalo za kladivo

Uporabniški priročnik: Priročnik za uporabo, vzdrževanje in nadomestne dele



Možnosti tovornjaka

SINO HOWO tovornjak: 6*4/6*6/8*4

Tovornjak Dongfeng: 6*4/6*6/8*4

Tovornjak Shaanxi: 6*4/6*6/8*4







Naša naprava za vrtanje vrtin, nameščena na tovornjak, je izdelek po meri, ki ga lahko stranke prilagodijo svojim dejanskim potrebam.
