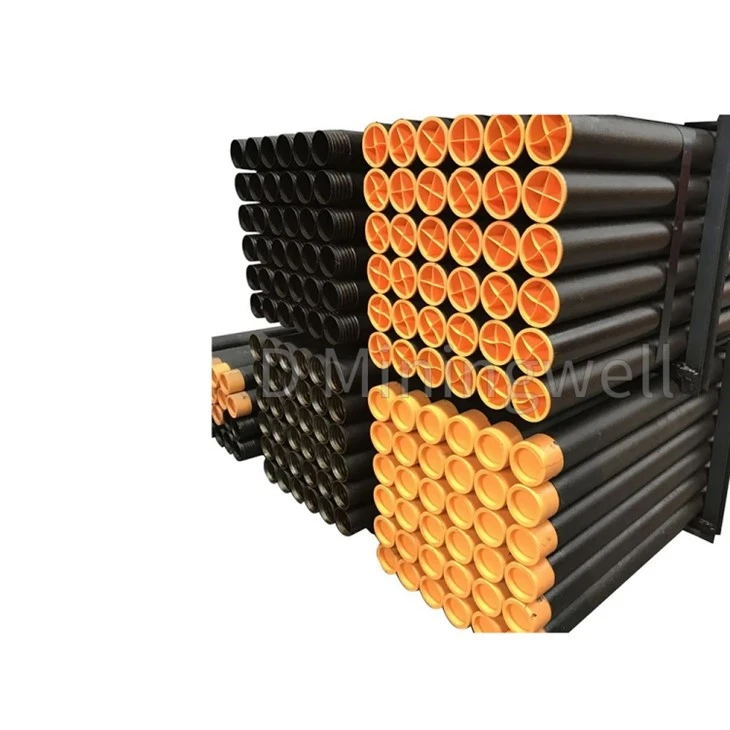

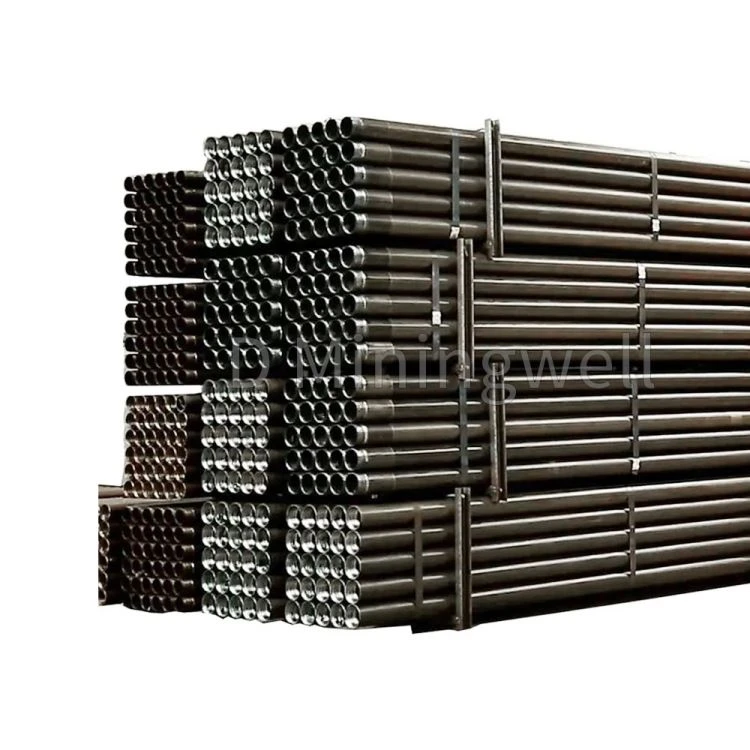

Navojna vrtalna palica

Jedrna vrtalna palica meša tanko-nitene vrtalne cevi s stičišči vrtalnih cevi, ki se uporabljajo v dejavnostih, kot so geološko raziskovanje, vrtanje vodnih vrtin in geotermalno vrtanje .

Pošlji povpraševanje

Opis

Navojena vrtalna palica se nanaša na vrtalno palico, ki je povezana z drugimi vrtalnimi palicami ali vrtalnimi koščki skozi navojne spoje na obeh koncih . Navojne povezave lahko večkrat razstavite in sestavite ter imajo značilnosti trdne povezave, zanesljivo prenos sile in dobro tesnjenje .

Specifikacije

Podatki o palici z nitmi
Zunanji premer		Razburjen tip	Jeklena cev	Cevi stena debela	Normalna teža	Dolžina cevi	Model nitka	Premer sklepa
palca	mm			mm	Kg/m	mm		mm
1.6	42	EU	DZ50	6.5	5.7	1000-9000	1:16	57
			R780
2	50	EU, iu	DZ50	6.5	7.1	1000-9000	1:16	65
			R780					68
2.375	60	EU, iu	R780	7.1	9.4	1000-9000	NC26	75
			S135					78
2.875	73	EU, iu	R780	8	12.9	1000-9000	NC31	95
			G105	9.19	14.5			106
			S135
3.5	89	EU, iu	R780	8	16	1000-9000	NC38	121
			G105	9.5	19			127
			S135

Zaklepni sklep/vrtalna cev
Zunanji premer	Notranji premer	Nit z orodjem		Ujemanje vrtalne cevi	Skupni material
mm	mm	Nagib	Zožitev	mm
57	22	6	1:5	42	35crmo
65	28	6	1:5	50	35crmo
75	38	6	1:5	60	35crmo
86	44.5	4	1:6	60	35crmo
105	50.8	4	1:6	73	35crmo
121	68	4	1:6	89	35crmo
159	76.2	4	1:6	114	35crmo
159	76.2	4	1:6	127	35crmo

Navodna struktura vrtalne palice

1. Telo navojne vrtalne palice
Na splošno izdelan iz visoko trdne jeklene cevi, z dobrim nateznim, torzijskim in uporniškim uporom .

Nj
Navojni del je ključ za povezavo vrtalne cevi.

PIN: konveksni navojni konec

Okvir: konkavno navojni konec

3. Način varjenja z vrtalnimi palicami ali varjenjem trenja
Skupni in cev sta običajno varjena s trenjem varjenja ali natančnim varjenjem, da se zagotovi trdnost povezave in koaksialnost .

Prednosti navojne vrtalne palice

1. zanesljiva povezava
Navojna povezava je natančno obdelana, tesno združena in ima močno vibracijsko odpornost, zaradi česar je primeren za operacije v zapletenih formacijah .

2. enostavno razstaviti in ponovno uporabiti
Enostaven za sestavljanje in razstavljanje, priročno za prevoz in zamenjavo na kraju samem, dolgo življenjsko dobo in prihranke stroškov .

3. Močna zmogljivost prenosa navora
Lahko vzdrži velik navor in napetost vrtanja, primeren za vrtanje globokih lukenj in vrtanje trde kamnine .

4. odlična zmogljivost tesnila
Za vrtalne operacije, ki zahtevajo dostavo splakovalne tekočine ali zraka, lahko navojne povezave dosežejo dobro tesnjenje in preprečijo puščanje .

Skupne vrste niti

Odvisno od industrije in uporabe so skupne vrste niti:

Model nitka	Območje prijave	Lastnosti
API Reg (redno)	Vrtanje nafte in plina	Visoka trdnost, visoka stopnja standardizacije
Api if (notranja flush)	Globoko vrtanje	Velik premer, zmanjšana odpornost
Nit	Vodno dobro in geološko raziskovanje	Dobra vsestranskost, zmerni stroški
Nit T-tipa (na primer AST38, T45, T51)	Vrtanje z zgornjim kladivom	Uporablja se za vrtalne ploščice, odprte vrtalne ploščice
Nit tipa R (na primer R32, R38, R51)	Operacije vrtanja majhnih in srednjega premera	Majhna tona, dobra odpornost na utrujenost

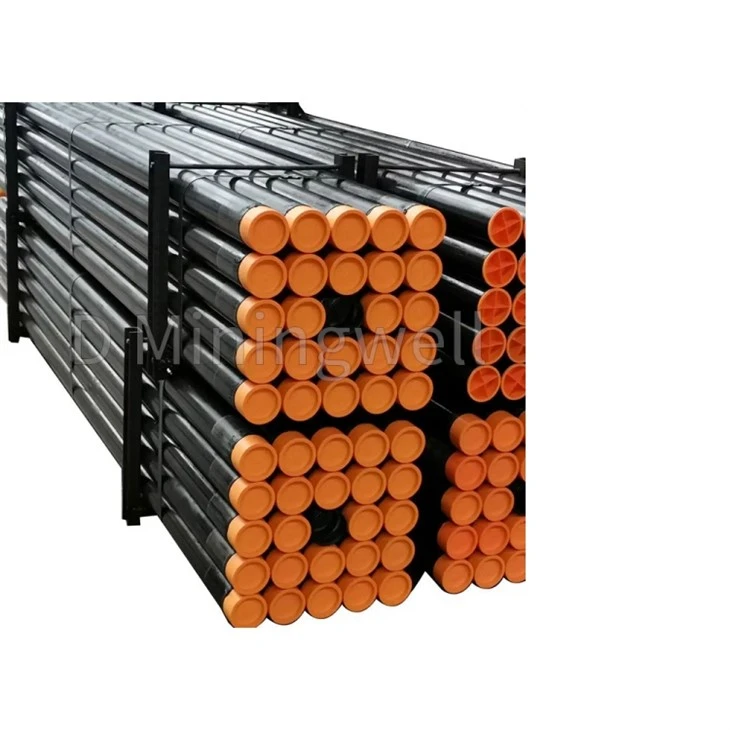

Uporaba vrtalnih palic je razširjena na poljih geološkega raziskovanja, vrtanja vodnih vrtin in inženiringa geotermalnih vrtin . navojne palice, ki so povezane s ključavnim sklepom, prenaša navora vrtanja na spodnji del vrtalnice in je odgovorna za prenos vrtalne tekočine . the rod the rod the rod the rod . the rod the rod the rod . (42MnMo7), which is not easy to bend or break due to fatigue, and has stable and reliable performance. The thread drill rods end is heated by medium frequency, hydraulically upsetting and thickened, and buried tempered for 12 hours to ensure the density of the drill pipe and improve the mechanical properties. All core bit extension rod are processed by precision imported CNC stružnice in prilagojene oblikovanje nožev za obdelavo niti, ki je natančno in zagotavlja tesnost povezave z zaklepnim sklepom .

Spoji vrtalnih palic so izdelani iz 35 CrMO jekla, po grobi obdelavi so ugasnjeni in kaljeni, po končani obdelavi pa površinsko obdelavo, zaradi česar so sklepi bolj odporni na obrabo in jih je enostavno razstaviti brez lepljivih nit, lomljenje in razpokanje. Natančne uvožene CNC stružnice za obdelavo prilagojenih niti, ne more le zagotoviti odmika niti, ampak tudi zagotoviti natančnost in zamenljivost sklepov vrtalnih cevi .

Lahko izdelamo standardno palico za podaljšanje bita API različnih materialov, dolžin, premetersa in debeline stene . OEM storitev je tudi .
