Specifikacije
|
Tehnični parametri |
Specifikacija vrtalne cevi (mm) |
Globina vrtanja (m) |
|
|
Domače vrtalne cevi |
Notranji tip zgostitve |
42 |
1400 |
|
50 |
1000 |
||
|
60 |
830 |
||
|
Jedro vrvi |
55.5 |
1250 |
|
|
71 |
1000 |
||
|
89 |
800 |
||
|
DCDMA vrtalna cev |
BQ vrtalna cev |
1300 |
|
|
NQ vrtalna cev |
1000 |
||
|
HQ vrtalna cev |
750 |
||
|
PQ vrtalna cev |
420 |
||
|
Zunanji tip zgostitve |
60 |
800 |
|
|
73 |
500 |
||
|
89 |
300 |
||
|
Vrtalni kot |
0 stopinja -360 stopinja |
||
|
Motor |
Model |
Moč |
Hitrost |
|
Motor |
Y225S-4 |
37kW |
1480r/min |
|
Dizelski motor |
CA4110 |
81kW |
2800r/min |
|
Gyrator |
|||
|
Tip: dvojni cilindrični hidravlični napajalni stroj rotacijski tip |
|||
|
Premer navpičnice |
φ93 mm |
||
|
gred skozi luknjo |
|||
|
Navpična hitrost vretena |
|||
|
Vrtenje naprej (r/min) |
60/90/166/272/379/481/183/296/514/835/1164/1476 |
||
|
Vzvratna hitrost (r/min) |
63/198 |
||
|
maks. navor navpične gredi |
8000N·m |
||
|
Navpična poteza |
600 mm |
||
|
maks. težnost navpične osi |
125KN |
||
|
maks. navpični tlak gredi |
90KN |
||
|
Dvigalo |
|||
|
Tip: Planetarni pogon, ročna zavora |
|||
|
Premer žične vrvi |
φ18,5 mm |
||
|
Zmogljivost bobnaste žične vrvi |
95m (navitih sedem plasti) |
||
|
maks. dvižna sila enojne vrvi |
45KN |
||
|
Hitrost dviganja žične vrvi |
|||
|
Linearna hitrost bobna (m/s) |
0.7-2.68 m/s (dvanajst stopenj) |
||
|
Sklopka |
|||
|
Tip: avtomobilska posebna suha torna sklopka z enim diskom |
|||
|
(ujema se z menjalnikom 6T46) |
|||
|
Hidravlični sistem |
|||
|
Sistemski tlak |
|||
|
Nazivni tlak |
20Mpa |
||
|
Najvišji pritisk |
25Mpa |
||
|
Zmogljivost |
20 ml/r |
||
|
Rack del |
|||
|
Tip: drsni tip (z drsnim podnožjem) |
|||
|
Rig back stroke |
460 mm |
||
|
Razdalja med luknjami |
260 mm |
||
|
Dimenzija (D*Š*V) |
3550*2200*3100 mm |
||
|
Teža ploščadi (z motorjem) |
6300 kg |
||
Podrobnosti o izdelku
- Blagovna znamka: miningwell
- Najmanjša količina naročila: 1 komplet
- Podrobnosti pakiranja: standardna izvozna embalaža
- Čas dostave: 15-20 dni
- Plačilni pogoji: L/C, T/T, Western Union
XY-44Glavne značilnosti jedrnega vrtanja v skalo z goseničarjem
1. Z več stopnjami vrtilne hitrosti (12 naprej in 2 nazaj) in razumnim razponom vrtilne hitrosti, navorom pri nizki hitrosti (do 8000 N.m) ni primeren samo za jedrno vrtanje zlitin in diamantov, ampak tudi za inženirsko geološko raziskovanje , vrtanje hidroloških vrtin in izgradnja temeljev.
2. Premer skoznje luknje navpične gredi (93 mm), hidravlično dovajanje z dvojnim cilindrom, dolg hod (do 600 mm), močna prilagodljivost procesa, še posebej primerno za vrtanje vrtalne vrvi velikega premera (zgornje jedrovanje), kar je ugodno za izboljšanje učinkovitosti vrtanja.
3. Prevzem menjalnika Tsinghua Wanliyang 6T46, ki se široko ujema s Foton, JAC, Kaima, Wuzheng in drugimi modeli tovornjakov. Zrela tehnologija, stabilna kakovost, močna preobremenitvena zmogljivost, poprodajni servisi in dodatki po vsej državi.
4. Hidravlična vpenjalna glava je vpenjanje s kolutasto vzmetjo, sprostitev hidravličnega cilindra, hidravlična vpenjalna glava s tremi votlinami za samodejno centriranje.
5. Hidravlična nastavitev vključuje zobniško oljno črpalko za dovajanje olja, kar zagotavlja enostavno namestitev, uporabniku prijazno, minimalno porabo energije, nizko temperaturo olja in dosledno delovanje. Ta naprava je opremljena z ročno oljno črpalko; če motor odpove, ostane ročna črpalka uporabna za izvlek vrtalnih instrumentov v votlino.
6. Ta motor je lahko opremljen bodisi z atmosferskim motorjem FAW TIANCHAI 4110 (81 kW) bodisi z različico s turbinskim polnilnikom Guangxi Yuchai 4110 (105 kW).

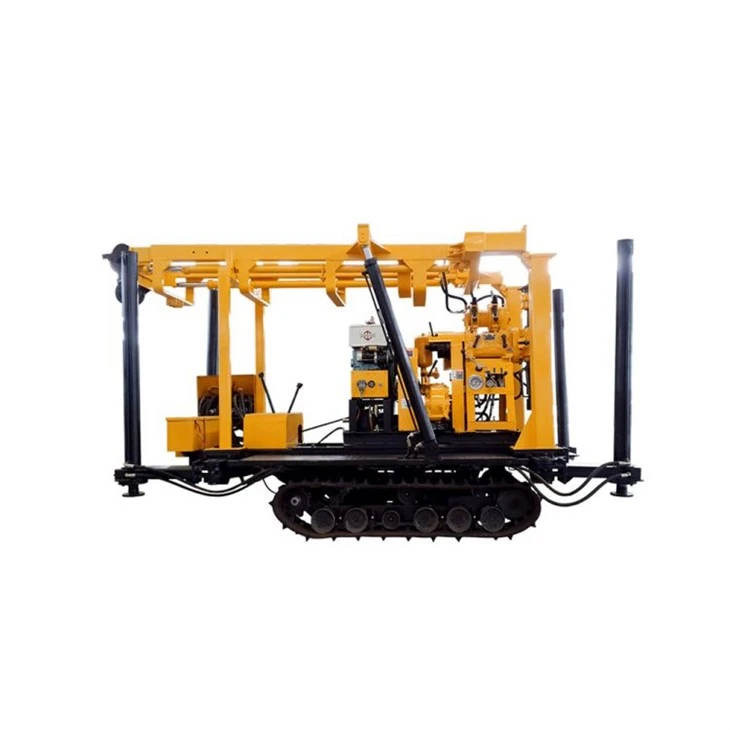

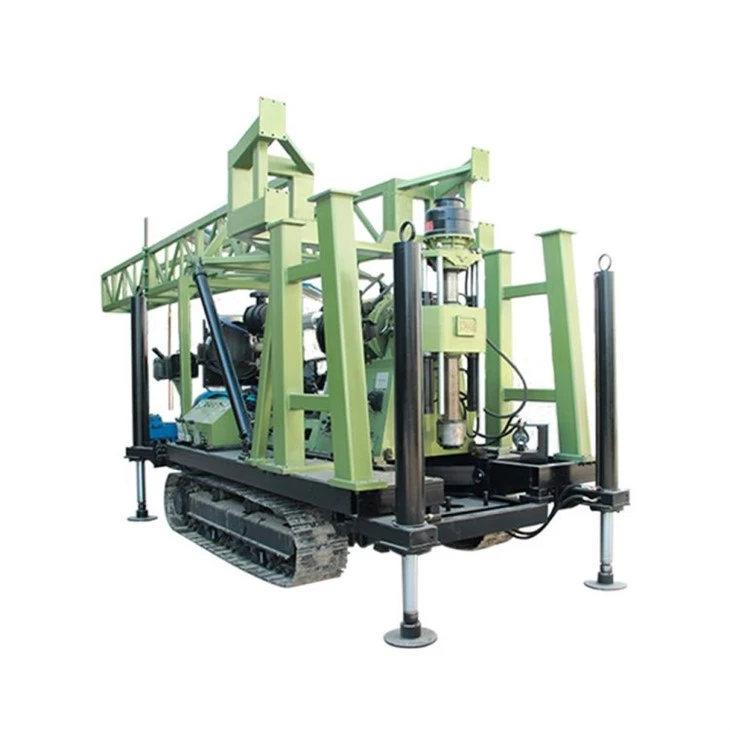

7. Vrtalna naprava, nameščena na gosenicah, ima nizko težišče, dolgo razdaljo premika (460 mm), trdno pritrditev in stabilno vrtanje pri visokih hitrostih.
8. Opremljen z merilnikom proti vibracijam, kar je dobro za nadzor premera luknje. Manj ročaja za nakladanje in razkladanje, prilagodljiv transport.
9. Uporablja šasijo goseničarja in gib cilindra izvlečnega nosilca 1,5 m se lahko samodejno naloži, kar je priročno za premikanje in transport.
Glavna aplikacija
Te naprave za središčno vrtanje, ki se uporabljajo predvsem na področjih, kot so geologija, metalurgija, premog, hidrologija in inženiring, so primerne tudi za geološko inženirstvo, raziskovanje plitvih nahajališč nafte in plina, prezračevanje rudniških rovov, drenažne sisteme, vrtanje hidroloških vrtin in gradnjo velikih temeljnih pilotov.
Dostava in plačilo
Vsak kos opreme Miningwell in vrtalne naprave je podvržen strogemu varnostnemu pregledu tovora, da se zagotovi varnost tovora v zabojniku.
Naši načini plačila: kreditna kartica, L/C, T/T, Western Union in podpiramo pošiljanje po zraku in morju.
