一, kaj je vrtalna ploščad zgornjega kladiva?
Zgornja vrtalna ploščad za vrtalno vrtalno ploščad je vrtalna ploščad, ki pritrdi vrtalnik kamnine na vrhu pogonskega snopa, prenaša energijo udarne energije skozi vrtalno palico in sodeluje s sistemom vrtenja in pogona, da dokonča delovanje površinskega vrtanja . Primerno je za trde kamnine in trde kamnine formacije in se pogosto uporablja v::
Gradnja luknje z odprtimi pitmi.
Izkopavanje fundacij v gradnji cest in železnic
Vrtanje v kamnitih tovarnih in kamnolomih
Obsežni infrastrukturni projekti, kot so hidroelektrarne
2, kako deluje vrtalna ploščad zgornjega kladiva
Zgornji vrtalniki s kladivi sodelujejo pri dokončanju vrtalnih operacij s tremi glavnimi ukrepi:
Udar:Hidravlična kamnita vrta na vrhu ustvari visokofrekvenčno udarno silo, ki se prenaša na vrtalni bit skozi votlo vrtalno palico, da razbije skalo .
Vrtenje:Orodje za vrtanje poganja neodvisen rotacijski motor, da se vrti, da se sodeluje z udarcem, da nastane rezanje .
Pogon:Pogonski sistem uporablja stabilen tlak navzdol na vrtalni bit, da se zagotovi neprekinjeno lomljenje kamnin .
Poleg tega je vrtalna ploščad opremljena s sistemom za odstranjevanje prahu, samodejnim sistemom za menjavo palic, delovnim kabinom itd. . za doseganje večje učinkovitosti in operativne varnosti .
3, Glavne komponente vrtanja na površinsko vrtalno ploščad
Top Hammer
Nameščeno na sprednjem koncu dovodnega snopa, oddaja visokofrekvenčno udarno energijo .
Običajno hidravlično usmerjena frekvenca udarca lahko doseže 2500-3000 krat/minuto .
Krmni žarek
Uporablja se za podporo in usmerjanje gibanja orodja za vrtanje in ga je mogoče prilagoditi navpično ali pod kotom .
Sistem vrtanja palic
Uporaba serije T (na primer T38, T45, T51) Votle šesterokotne ali okrogle jeklene vrtalne palice, povezane z bitjem vrtanja v robu .
Hidravlični elektroenergetski sistem
Omogoča gonilno silo za kamnine, pogon, vrtenje, pajke itd. .
Sistem za odstranjevanje prahu
Odstranjevanje suhega ali mokrega prahu, zmanjšanje onesnaževanja prahu in izboljšanje varnosti delovanja .
Potovalna naprava
Večinoma tipa pajkov, primeren za robusten teren; Nekateri modeli so na kolesu .
Operacijski sistem

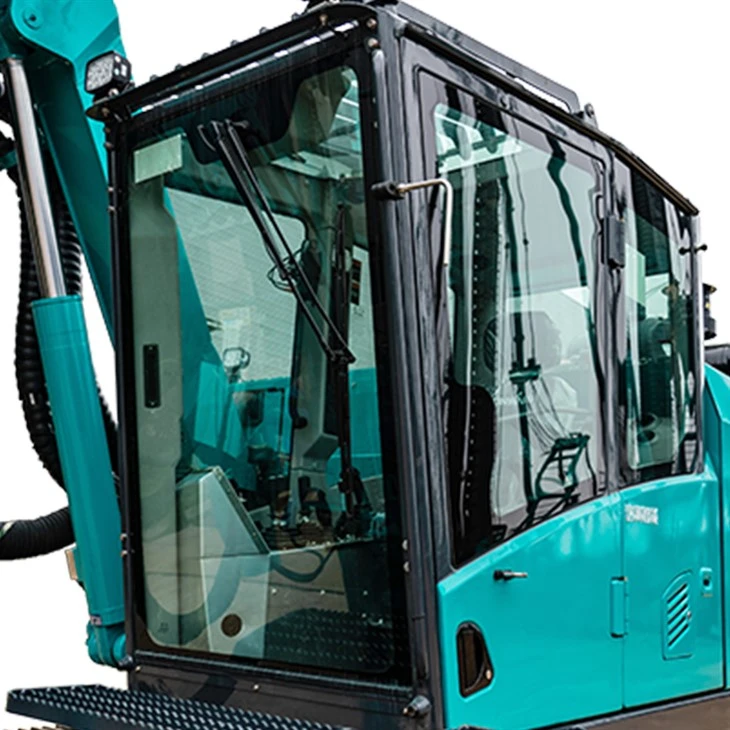

Sodobne vrtalne ploščice so opremljene s kabino, krmilnim vmesnikom LCD in celo podpirajo brezžično daljinsko upravljanje ali daljinsko delovanje .
4, prednosti in značilnosti vrtalne ploščice na površini kladiva
Hitra hitrost vrtanja
Frekvenca visoke udarce in koncentrirana energija, primerna za trdo skalo .
Visoka kakovost perforacije
Stabilni premer vrtine in majhen odklon, ki ugotavljajo natančno razstreljevanje .
Visoka učinkovitost goriva
V primerjavi z DTH vrtalnimi ploščadi je učinkovitejši pri srednje trdo kamnine in ima manjšo porabo energije .
Visoka stopnja inteligence
Sodobne vrtalne ploščadi imajo funkcije, kot so pozicioniranje GPS, snemanje podatkov o vrtanju in samodejni sistem spreminjanja palic .
Enostavno vzdrževanje
Modularno zasnovo, ključne komponente je enostavno zamenjati in vzdrževati .
5, Top Hammer vs . dth
| projekt | Vrtanje z zgornjim kladivom | DTH vrtanje |
|---|---|---|
| Uporabne kamnite formacije | Srednje trdo do hard rocka | Težka do zelo trde kamnine, zlomljene plasti |
| Premer vrtanja | Majhna do srednja odprtina (64–127 mm) | Srednja do velika odprtina (90–300 mm) |
| Globina vrtanja | Zmerno (<40 m) | Larger (>100m) |
| Učinkovitost | Visoko (najboljše za srednje trdo skalo) | Višje (boljša učinkovitost v hard rocku) |
| Poraba energije/ekonomska učinkovitost | Nizka, nizka poraba energije na enoto | Visoka poraba plina, razmeroma visoki stroški |
6, zaključek
Zgornja površinska vrtalna ploščad zavzema pomemben položaj v globalnih poljih za rudarstvo in temeljni inženirski in inženirski polji zaradi njegovega visokofrekvenčnega vpliva, učinkovitega vrtanja in natančnega nadzora . je še posebej primerna za srednje trde skalne območja . Če projekt potrebuje hitro oblikovanje luknje, natančna vrtalnik in strog, je zgornji kladivo in strog, da je zgornja kladiva in stroška kontrola, zgornja kladiva in strog, zgornji kladivo in strog, zgoraj, in da je zgornji kladivo in strog, zgornji kladivo in strog.
Če imate posebne potrebe (vrsta kamnine, premer luknje, globina, namen), vam lahko pomagam, da priporočam primeren model in zagotovim podporo tehničnega parametra .
Podrobnosti o izdelku

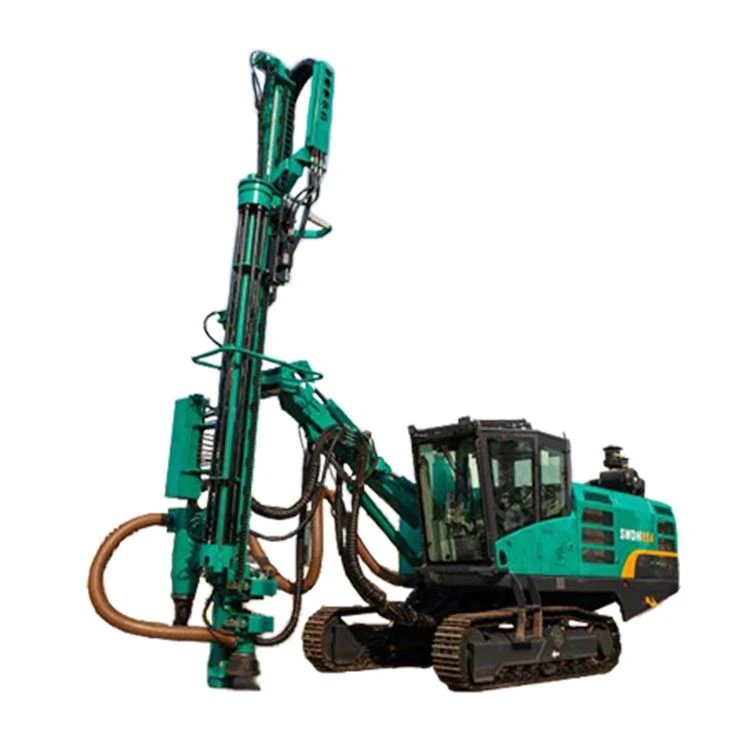

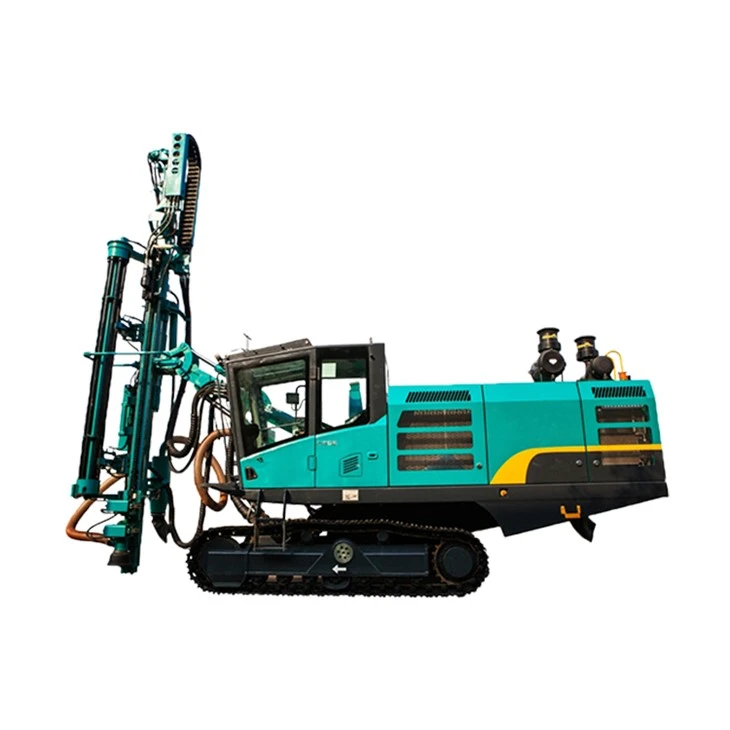

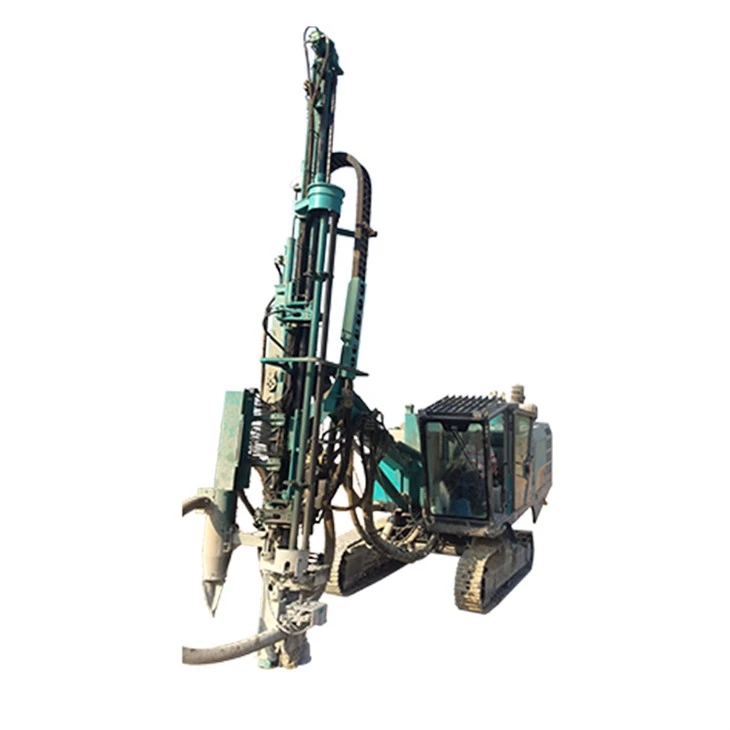

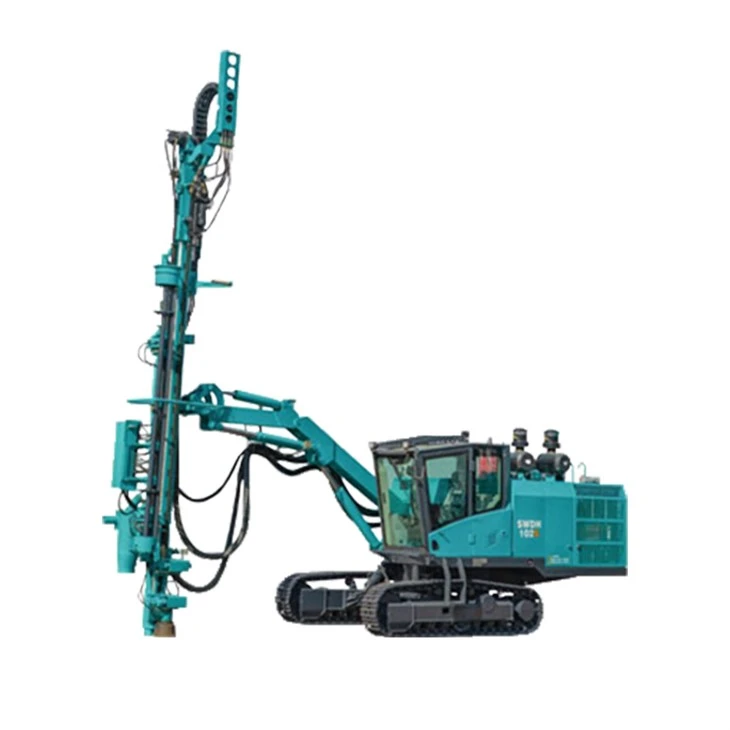

Ta zgornja vrtalna ploščad je opremljena z naprednim hidravličnim kamnitim vrtanjem, znanim po svojih hitrih zmogljivostih vrtanja, energetski učinkovitosti, prilagodljivem gibanju, robustnih plezalnih spretnostih in znanju pri izvajanju vrtalnih nalog na zapletenih pokrajinah .
Ujemanje moči, ki se nanaša na vrtalni air, je smiselno ujemanje moči SWDH Series Open Pit Top Hammer, kar lahko močno zmanjša porabo goriva . Obsežne značilnosti hidravlične vrtalne ploščadi so:
1. hidravlična kamnita vrtalnik z veliko močjo z veliko udarno energijo in protinapadno funkcijo učinkovito zmanjšuje tveganje za drsenje in varčevanje z vrtanjem;
2. Ključne komponente so mednarodno znane blagovne znamke, z dobro zanesljivostjo, visoko učinkovitostjo poslovanja in nizko porabo energije;
3. Rock Drill-Air kompresor-motorna merilna vrednost, ekonomičen/zmogljiv način dvojnega delovanja, široka prilagodljivost rok in nizki obratovalni stroški;
4. Celotna hidravlična vrtalna ploščad za Crawler ima kompaktno strukturo, majhno in prilagodljivo, hitro hitrost hoje in močno zmogljivost terenske vožnje;
Nj
{{0 {
Nj
8. Inteligentni skupni nadzorni sistem dna, natančen nadzor kota in globine .
9. Načrtovanje poti, načrtovanje zaporedja lukenj, grafično vodenje, hitro pozicioniranje .
Aplikacija
Vrtalni stroj za hidravlično ploščo se lahko uporablja za vrtanje kamnin v kamnolomih, gradbeništvo, cestni inženiring, rudniki z odprtimi cedami in gradnjo hidroelektrarn .
Dostava in plačilo
Vsak kos opreme za rudarstvo in vrtalna ploščad je podvržen strogih preverjanju varnosti obremenitve, da se zagotovi varnost tovora v zabojniku .
Naši načini plačila: kreditna kartica, L/C, T/T, Western Union in podpiramo pošiljanje po zraku in po morju .
|
Tehnični parametri |
SWDH89S |
SWDH102S |
SWDH115F |
|
Delovni parametri |
|||
|
Doseg lukenj (mm) |
64-115 |
76-127 |
76-127 |
|
Model vrtanja palice |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Dolžina vrtanja (mm) |
3660 |
3660 |
3050 |
|
Globina ekonomskega vrtanja (MM) |
24 |
24 |
21 |
|
Hidravlični skalni drifter |
|||
|
Udarna moč (KW) |
14 |
18 |
20 |
|
Navor vrtenja (NM) |
700 |
1000 |
1300 |
|
Hitrost vrtenja (NM) |
0-180 |
0-150 |
0-175 |
|
Dizelski motor |
|||
|
Model |
CAT C7.1 |
CAT C7.1 |
QSB4.5 |
|
Power (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Rezervoar za gorivo (L) |
450 |
450 |
300 |
|
Zračni kompresor |
|||
|
Pritisk (bar) |
8 |
10 |
/ |
|
F . a . d (m3/min) |
8 |
10 |
/ |
|
Vrtalna roka |
|||
|
Tip |
Zložljiva roka |
Zložljiva roka |
Enojna ravna roka |
|
Dvigovanje kot (stopnja) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Zložljivi kot (stopnja) |
65~165 |
65~165 |
/ |
|
Nihajni kot (stopnja) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Vnaprejšnji del |
|||
|
Vnaprejšnja dolžina (mm) |
7300 |
7300 |
6700 |
|
Odškodninska kap (mm) |
1200 |
1200 |
1200 |
|
Naprej (stopnja) |
140 |
140 |
140 |
|
Flip kot (stopnja) |
-20~90 |
-20~90 |
-20~90 |
|
Max . vnaprejšnja stopnja (m/s) |
0.8 |
0.8 |
0.8 |
|
Max . pogon (kn) |
25 |
25 |
25 |
|
Sposobnost hoje |
|||
|
Max . hitrost hoje (km/h) |
4.2 |
4.2 |
4.2 |
|
Max . oprijem (kn) |
100 |
100 |
80 |
|
Razvrstitev (stopnja) |
25 stopinj |
25 stopinj |
25 stopinj |
|
Kota nihanja skladb (stopnja) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Tal odmik podvozja (mm) |
400 |
400 |
400 |
|
Dimenzije |
|||
|
Teža (kg) |
15000 |
15000 |
12000 |
|
Dolžina*širina*višina (deluje) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Dolžina*širina*višina (transport) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
