Kaj je samovrtalni sidrni vijak?
A Samovrtalni sidrni vijakje votla jeklena palica z navojem, ki služi kot palica za vrtanje in kot sidrna palica. Med vrtanjem teče injekcijska masa skozi votlo jedro in povezuje sidro neposredno z okoliško formacijo.
Sistem se široko uporablja skupaj z opremo za vrtanje, kot je nprvrtalne naprave na gosenicahinzračni kompresorji

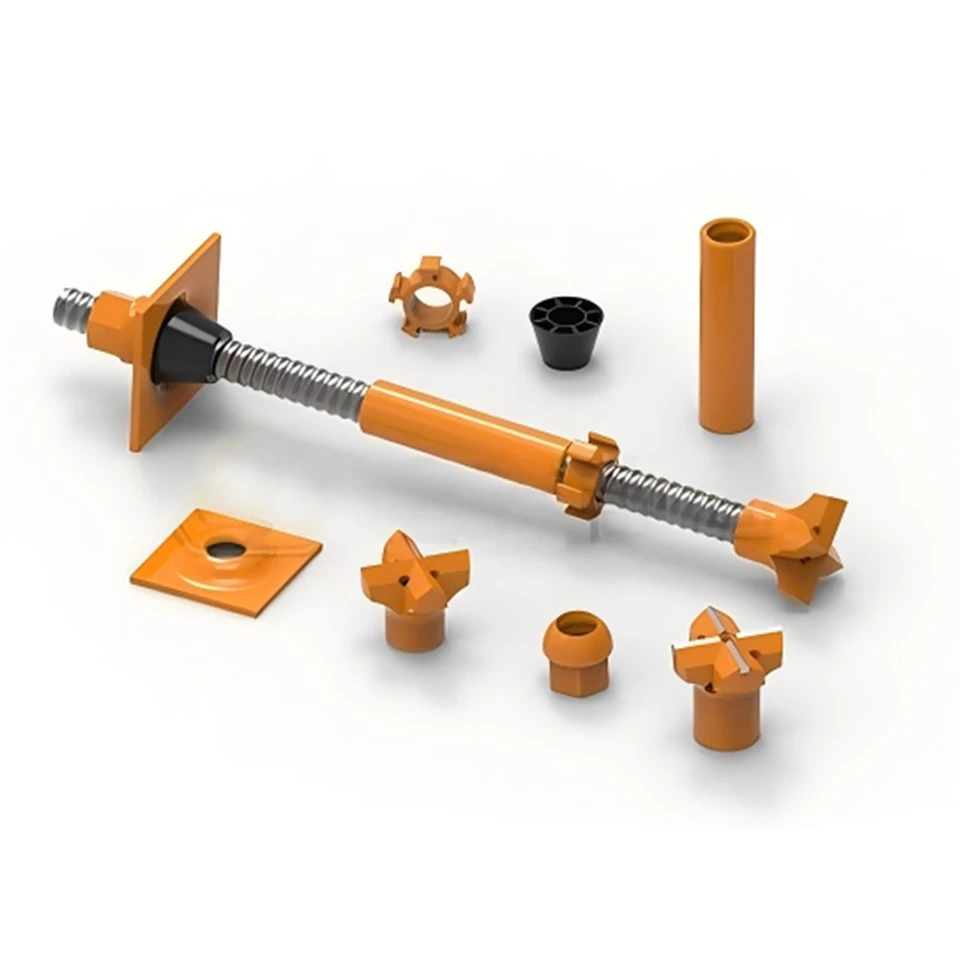

Sestavni deli samovrtalnega sidrnega sistema
Celoten sistem SDA je sestavljen iz:
Votla sidrna palica
Na voljo v T30 / T40 / T45 / T52 / T73 / T76.
Svedri
Različni pogoji tal zahtevajo različne nastavke:
Karbidni nastavki
Glineni koščki
Križne nastavke
Nastavki za krila
Spojke in matice
Uporablja se za podaljšanje in napenjanje droga.
Ležajne plošče
Zagotavlja podporo na površini.
Dodatki za vbrizgavanje injekcijske mase
Ključne značilnosti samovrtalnih sidrnih vijakov Dminingwell
① Eno{0}}konstrukcija – ohišje ni potrebno
Zaradi te lastnosti je še posebej primeren za mehka ali rahla tla, ki se zlahka zrušijo.
② Visoka nosilnost
Neprekinjeni zunanji navoji zagotavljajo odlično natezno trdnost, ki ustreza zahtevam za ojačitev temeljev in skalno podporo.
③ Votlo jedro za fugiranje
Zagotavlja popolno zapolnitev in močno oprijemljivost.
④ Širok nabor svedrov
Primerno za pesek, prod, preperele kamnine, razpokane kamnine in mešane formacije.
⑤ Izbirna proti{0}}zaščita pred korozijo
Vroče cinkanje
Epoksi premaz
Dvojna zaščita pred korozijo
Tehnični parametri (primeri modelov)
1. Votla sidrna palica
| Slika | Model | Natezna trdnost (kN) | Meja tečenja (kN) | Raztezek (%) | Opombe |
|---|---|---|---|---|---|
| (slika) | HER25N | 200 | 150 | 8 | Levi-ali desni-navoj je mogoče prilagoditi |
2. Svedri
| Slika | Vrsta | Model | Premer (mm) | Primerni zemeljski pogoji |
|---|---|---|---|---|
| (slika) | Križni jekleni nastavek | HSR25/42 | 42 | Blatnik, gramoz, kreda, apnenec, glinasta tla, umetno polnilo, šibek beton |
| (slika) | Križni karbidni nastavek | HSR25/42 | 42 | Mehka-srednja kamnina, grušč s prodniki, lomljena kamnina, nearmirani beton |
| (slika) | Jekleni nastavek za gumb | HSR25/42 | 42 | Lomljene formacije, mehki peščenjak, apnenec, prod, mehke kamninske plasti |
| (slika) | Gumb iz karbidne trdine | HSR25/42 | 42 | Mehka do srednje preperela kamnina, tlakovci, tuf, filit, vulkanska kamnina |
3. Oreščki
| Slika | Vrsta | Model | Prek ravnin (mm) | Dolžina (mm) | Opombe |
|---|---|---|---|---|---|
| (slika) | Šestroba matica | HER25-L35 | 41 | 35 | Trdnost-se ujema z združljivo sidrno palico |
| (slika) | Sferična matica | HER25-L40.5 | 41 | 40.5 | Trdnost-se ujema z združljivo sidrno palico |
4. Sidrna plošča
| Slika | Vrsta | Model | Stranska dolžina (mm) | Debelina (mm) | Opombe |
|---|---|---|---|---|---|
| (slika) | Kvadratna plošča | HER25-L150-T6 | 150 | 6 | Na voljo velikosti po meri |
5. Adapter za svedre
| Slika | Model | Združljiva sidrna palica | Združljiv bit | Opombe |
|---|---|---|---|---|
| (slika) | SSR25/R32 | R25 | R32 | Omogoča povezavo med sidrnimi palicami R25 in večjimi svedri R32 |
6. Drugi dodatki
| Slika | Ime dodatka |
|---|---|
| (slika) | Vodilni rokav |
| (slika) | Rotacijski adapter za fugiranje |
| (slika) | Adapter za steblo za pnevmatski vrtalni stroj |
| (slika) | Adapter stebla za hidravlični vrtalni stroj |
| (slika) | Adapter stebla za DTH kladivo |
Uporaba samovrtalnih sidrnih vijakov
-
Sistem se pogosto uporablja v:
✔ Kopanje predorov in podzemna gradnja
Za podporo kamnin, ojačitev obokov in pred{0}}injektiranje.
【: Vrtalna naprava za tunel】✔ Rudarstvo in jame
Strešni vijaki, ojačitev bočnic.
✔ Stabilizacija pobočij in preprečevanje zemeljskih plazov
Učinkovito deluje v rahli zemlji in razpokanih pobočjih.
【 :Geotehnična vrtalna ploščad】✔ Ojačitev temeljev in mikropiloti
Samovrtalni sidrni vijaki pogosto delujejo poleg:
【 :Rotacijska vrtalna naprava】
【 :Hidravlična naprava za gosenice】
Primerjava: vijak SDA v primerjavi s tradicionalnim sidrom
| Tradicionalna metoda | SDA vijak |
|---|---|
| Potrebuje ohišje | Ohišje ni potrebno |
| Vrtina se zlahka zruši | Stabilno vrtanje tudi v rahla tla |
| Počasna gradnja | Visoka hitrost namestitve |
| Več{0}}stopenjski postopek | Eno{0}}vrtanje + fugiranje + sidranje |
Kako vijaki SDA delujejo z vašimi drugimi izdelki
Za izboljšanje učinkovitosti vrtanja je sistem SDA pogosto povezan z:
✔ Vijačni zračni kompresor
Zagotavlja stalen pretok zraka pod visokim{0}}tlakom za vrtanje.
【 :Mobilni vijačni zračni kompresor】
✔ DTH kladivo & DTH bit
Pri vrtanju v trše geološke formacije.
【 :Serija DTH Hammer】
✔ Vrtalna naprava za vodne vodnjake / vrtalna naprava na gosenicah
Uporablja se za pripravo tal in pred{0}}podporno vrtanje.
【 : Vrtalna naprava za vodne vodnjake】
【 :Pnevmatska vrtalna naprava z gosenicami】
Zakaj izbrati samovrtalni sidrni vijak Dminingwell?
Sidrne-jeklene palice visoke trdnosti
Celoten obseg od T30–T76
Proizvodnja s certifikatom CE/ISO-
Dolžine po meri, svedri, premazi in dodatki
Velika zaloga in hitra dostava
Močna inženirska podpora in dolgoročne-izkušnje s projekti
与企业品牌类内链自然结合:
【 :O Dmininugwell】
pogosta vprašanja
V1: Ali se lahko samovrtalni sidrni vijaki uporabljajo v peščenih ali sesedajočih se formacijah?
ja Vijaki SDA so zasnovani za šibka, ohlapna in sesedljiva tla, kjer tradicionalna sidra ne uspejo.
V2: Ali lahko sam izberem svoj tip svedra?
seveda Nudimo nastavke za glino, križne nastavke, nastavke iz karbidne trdine in krilce glede na stanje kamnine.
V3: Ali ponujate popolne sisteme SDA?
ja Na voljo so votle palice, spojke, matice, plošče, nastavki in dodatki za fugiranje.
V4: Ali je na voljo proti-korozijska prevleka?
Da, za dolgoročne-projekte je mogoče dodati vroče-cinkanje ali epoksi premaz.
V5: Ali lahko vijaki SDA delujejo z vašimi vrtalnimi napravami?
ja Vijaki SDA so popolnoma združljivi z vrtalnimi stroji Dminingwell:
