- 🔹 Načelo delovanja majhnega mobilnega batnega zračnega kompresorja
- Batni zračni kompresor uporablja izmenično gibanje bata v cilindru za stiskanje zraka in njegovo dovajanje pri višjem tlaku.
1. Vnosni udarec
Ko ročična gred poganja bat od zgornje mrtve točke do spodnje mrtve točke, se prostornina v cilindru poveča in tlak pade.
Sesalni ventil se samodejno odpre zaradi razlike v tlaku in potegne atmosferski zrak v valj.
Na tej točki ostane izpušni ventil zaprt.
2. Kompresijski hod
Ko se bat premika od spodnje mrtve točke do zgornje mrtve točke, je zrak v cilindru stisnjen in postopoma povečuje tlak.
Ko je plin stisnjen, se dvigne tudi njegova temperatura.
Sesalni ventil se zapre in prepreči povratni tok plina, celoten valj pa postane zaprta komora.
3. Hod praznjenja
Ko tlak v jeklenki preseže protitlak izpušnega ventila, se izpušni ventil samodejno odpre.
-Zrak pod visokim pritiskom se potisne iz jeklenke v rezervoar za zrak ali cevni sistem.
Izčrpavanje se konča, ko bat doseže zgornjo mrtvo točko.
4. Ponovitve cikla
Bat se še naprej premika, tako da znova in znova zaključi tri stopnje sesanja, stiskanja in izpuha, s čimer doseže neprekinjen dovod zraka.
🔹 Glavne komponente
Cilinder– Glavni prostor, kjer je zrak stisnjen.
Bat– Izmenično se giblje znotraj cilindra in s tem zaključi postopek stiskanja.
ročična gred– Pretvori rotacijsko gibanje motorja v povratno gibanje bata.
Vhodni in izpustni ventili – nadzorujejo pretok zraka v jeklenko in iz nje ter se samodejno odpirajo in zapirajo glede na tlačne razlike.
Ojnica– Povezuje bat z ročično gredjo in prenaša gibanje.
Vztrajnik– Ohranja enakomerno hitrost vrtenja in pomaga pri odvajanju toplote.
Sistem mazanja– Zmanjšuje trenje in podaljšuje življenjsko dobo.
🔹 Vrste batnih zračnih kompresorjev
Enostopenjski-
Zrak je stisnjen enkrat v enem cilindru, običajno na tlak 7–10 barov.
Običajno se uporablja v majhnih delavnicah in pnevmatskih orodjih.
Dve-stopenjski
Zrak je najprej stisnjen v cilindru prve-stopnje, preden vstopi v valj druge-stopnje za nadaljnje stiskanje.
Lahko doseže 20–30 barov, kar zagotavlja večjo učinkovitost.
Večinoma se uporablja v industrijskih aplikacijah, barvanju s pršenjem in polnjenju plinskih jeklenk.
Več-stopenjsko
Pri višjih zahtevah glede tlaka (npr. nad 100 barov) je potrebna več-stopenjska kompresija, ki postopno znižuje temperaturo in povečuje tlak.
Uporablja se v jeklarnah, kemičnih tovarnah, potapljaških, vojaških in drugih področjih.
Specifikacije
|
Model |
Izpušni tlak |
Zmogljivost |
Cilinder |
Dizelski motor/motor |
Dimenzija |
Teža |
||
|
Dolžina |
širina |
Višina |
||||||
|
W-1.8/5 |
0.5 |
1.8 |
100*3 |
S1100 |
140 |
70 |
100 |
320 |
|
W-2/5 |
0.5 |
2 |
115*3 |
S1100 |
165 |
81 |
105 |
450 |
|
W-2.6/5 |
0.5 |
2.6 |
115*3 |
S1110 |
165 |
81 |
105 |
490 |
|
W-2.8/5 |
0.5 |
2.8 |
115*3 |
S1115 |
178 |
87 |
124 |
550 |
|
Š-2,8/5-GD |
0.5 |
2.8 |
115*3 |
15KW/20KM |
178 |
87 |
124 |
550 |
|
W-3/5 |
0.5 |
3 |
125*3 |
S1115 |
180 |
90 |
130 |
600 |
|
2V-3.5/5 |
0.5 |
3.5 |
115*4 |
S1125 |
180 |
95 |
130 |
650 |
|
2V-3.5/5-D |
0.5 |
3.5 |
115*3 |
18,5KW/25KM |
180 |
95 |
130 |
650 |
|
2V-4/5 |
0.5 |
4 |
120*4 |
S1125 |
180 |
95 |
130 |
700 |
|
2V-4/5-D |
0.5 |
4 |
120*4 |
18,5KW/25KM |
180 |
95 |
130 |
700 |
|
W-1.8/7 |
0.7 |
1.8 |
100*3 |
S1100 |
165 |
81 |
105 |
450 |
|
W-1.8/7-D |
0.7 |
1.8 |
100*3 |
11KW/15KM |
165 |
81 |
105 |
450 |
|
W-2.6/7 |
0.7 |
2.6 |
125*3 |
S1115 |
178 |
87 |
124 |
480 |
|
W-2.6/7-D |
0.7 |
2.6 |
125*3 |
15KW/20KM |
178 |
87 |
124 |
480 |
|
W-3.2/7 |
0.7 |
3.2 |
125*3 |
S1125 |
196 |
90 |
125 |
550 |
|
W-3.2/7-D |
0.7 |
3.2 |
125*3 |
18,5KW/25KM |
196 |
90 |
125 |
550 |
|
Š-3,2/7-ZD |
0.7 |
3.2 |
125*3 |
18,5KW/25KM |
196 |
90 |
125 |
550 |

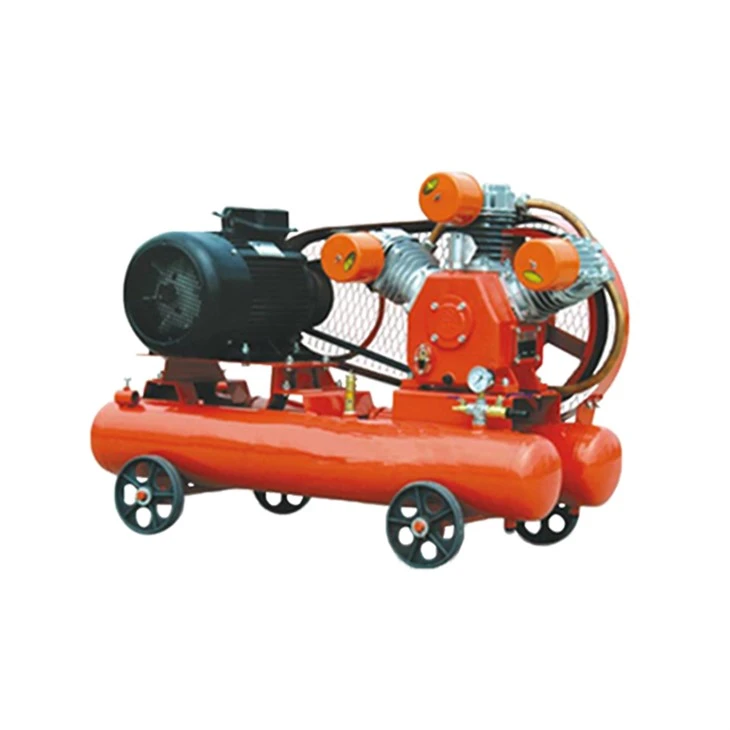

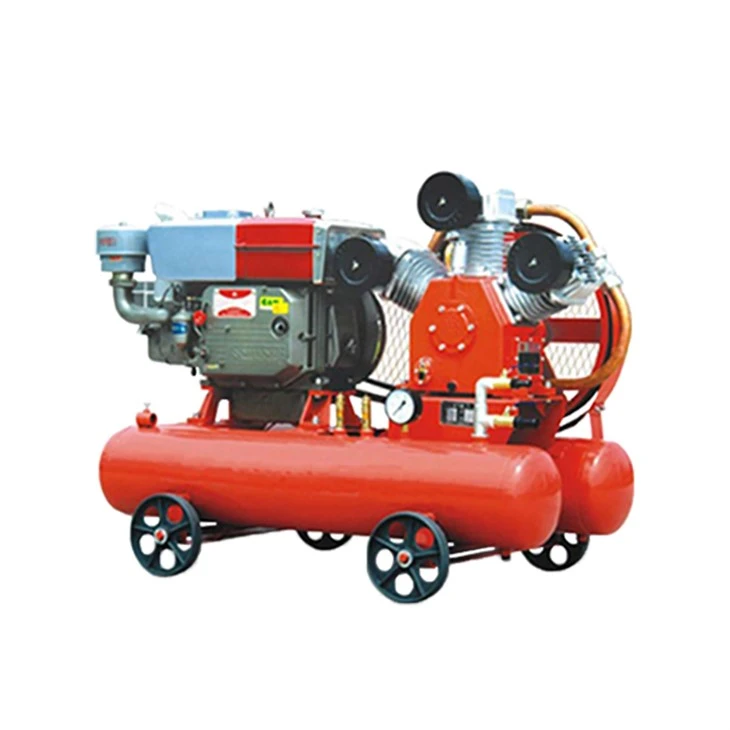

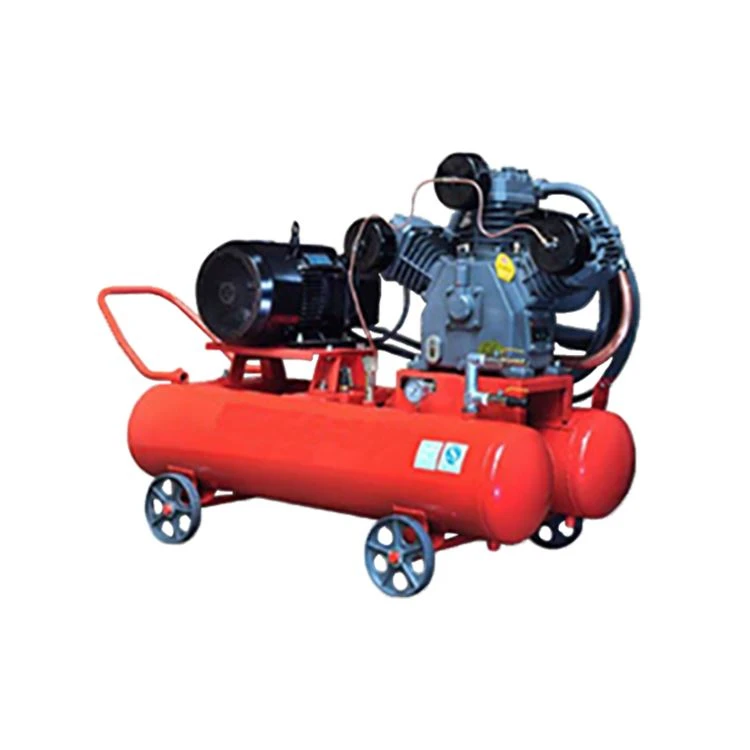

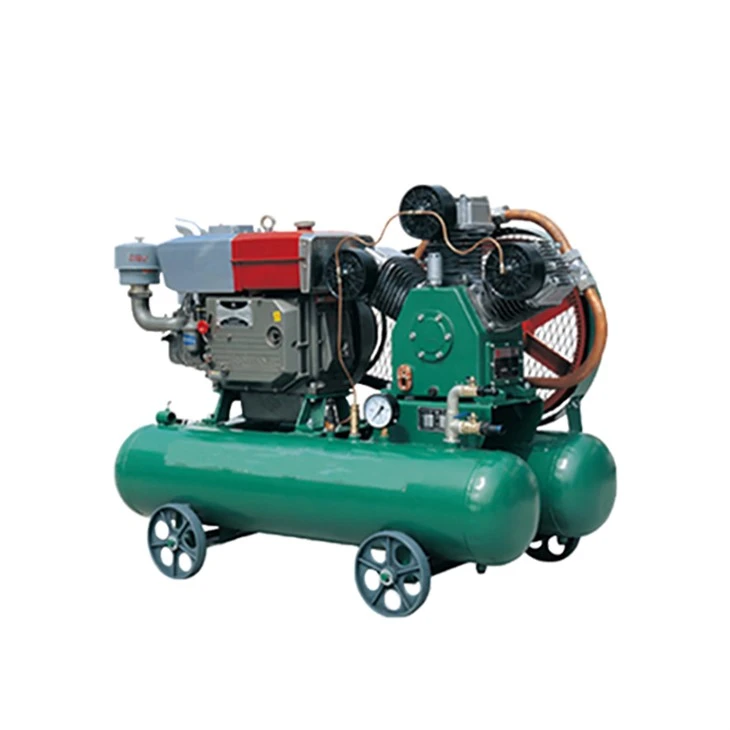

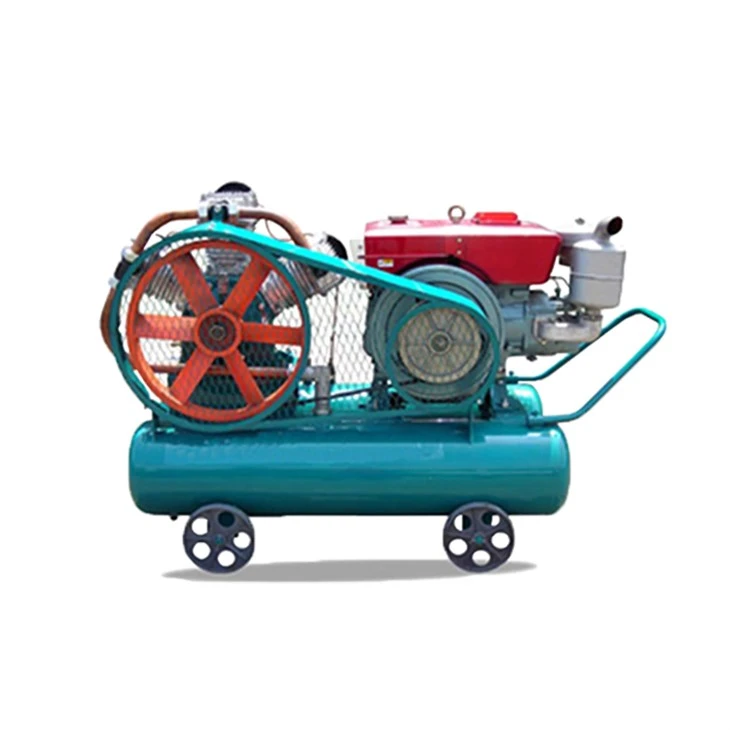

Podrobnosti o izdelku
1) Ima preprosto strukturo in majhno težo, zato ga je enostavno premikati.
2) Dizelski prenosni batni zračni kompresor je enostaven za upravljanje in vzdrževanje.
3) Visokokakovosten dovod zraka.
4) Z napredno tehnologijo in nizkimi stroški.
5) Plošča ventila in vzmetna palica sta izdelana iz švedskega posebnega jekla in izdelana s posebno obdelavo.
6) batni obroček: posebna oblika; integralno litje; odlična fleksibilnost; najmanjša poraba maziva
7) Cilinder: iz borovega litega železa; odporen-na obrabo; posebej primeren za prašno okolje
8) Glava cilindra: ekstrudirana; poenostavljen videz; dobro odvajanje toplote.
9) Energetsko učinkovita.
10) Z okvirjem proti-vibracijam, stabilno in gladko delovanje.
11) Profesionalno oblikovanje in posebna proizvodnja.
🔹 Batni zračni kompresor proti vijačnemu zračnemu kompresorju
| Vidik |
Majhen mobilni batni zračni kompresor |
Vijačni zračni kompresor |
|---|---|---|
| Načelo delovanja | Uporabeizmenični batv jeklenki; bat se premakne navzdol za vsesavanje zraka in se premakne navzgor za stiskanje in izpust. | Uporabedva prepletena vijačna rotorja (vijaki); zrak je ujet med rotorje in nenehno stisnjen, ko se premika vzdolž vijakov. |
| Struktura | Cilinder, bat, ročična gred, ventili (vstopni/izpustni). | Moški in ženski rotorji, ohišje, sistem za ločevanje olja/zraka. |
| Dostava po zraku | Občasno– zrak se odvaja v impulzih z vsakim gibom bata. | Neprekinjeno– gladek in enakomeren pretok zraka brez pulziranja. |
| Razpon tlaka | Lahko doseževišji pritiski (up to 30 bar in 2-stage, >100 barov v več-stopenjski). | Tipično7–13 barov(lahko je zasnovan do 25 barov, vendar manj kot batni stroji pri ultra-visokem tlaku). |
| Kapaciteta (stopnja pretoka) | Primerno zanizka do srednja zmogljivost(nekaj m³/min). | Primerno zasrednje do zelo velike zmogljivosti(do stotin m³/min). |
| Učinkovitost | Nižji izkoristek zaradi mehanskih izgub in toplote. | Večja učinkovitost, zlasti pri neprekinjenem-delovanju v velikem obsegu. |
| Hrup in vibracije | Glasnejše in več vibracij (zaradi povratnega gibanja). | Tišje, bolj gladko delovanje (rotacijsko gibanje). |
| Vzdrževanje | Zahteva pogostejše vzdrževanje (ventili, batni obročki, mazanje). | Manjša pogostost vzdrževanja; predvsem menjava olja, filtrov in separatorjev. |
| Življenjska doba | Krajša življenjska doba, če je nenehno močno obremenjen. | Daljša življenjska doba, zasnovan za 24/7 industrijsko delovanje. |
| Začetni stroški | Nižja nabavna cena, ekonomično za mala podjetja. | Višja nabavna cena, vendar stroškovno-učinkovitejša pri stalni uporabi. |
| Najboljše aplikacije | Majhne delavnice, garaže, laboratoriji, občasna uporaba, potrebe po visokem-tlaku (npr. polnjenje s plinom, pihanje PET plastenk, potapljanje, vojska). | Tovarne, avtomobilska proizvodnja, tekstil, hrana in pijača, elektronika, rudarstvo, gradbeništvo – kjerkolistalen in stabilen dovod zrakaje potrebno. |
🔹 Povzetek
Majhen mobilni batni zračni kompresor=nizek pretok + visok tlak + nizki stroški + delovanje s prekinitvami.
Vijačni kompresor=visok pretok + stabilen dovod zraka + neprekinjeno delovanje + industrijske aplikacije.
👉 Preprosta razlaga:
Če potrebujete visok tlak, vendar le redko, izberite batni kompresor.
Če potrebujete visok pretok in neprekinjeno delovanje 24/7, izberite vijačni kompresor.
